دستگاه روکش زن پروفیل مدل PUR 33L- MODULAR

دستگاه روکش زن پروفیل،در سال 2009 توسط شرکت BARBERAN ساخته شد. دستگاه روکش زن پروفیل قادر است انواع پروفیل های MDF ، نئوپان و چوب را با روکشهای مختلف Finish Foil ،PVC و روکش طبیعی و با استفاده از چسبهای گرانول  HOT MELTو چسبهای PUR روکش کند.

مشخصات فنی دستگاه روکش زن پروفیل

ابعاد دستگاه	5000 x 2000 x 900 mm
عرض پروفیل مصرفی	10- 300 میلی متر
ضخامت پروفیل مصرفی	2- 90 میلی متر
وزن دستگاه	3200 kg
سرعت تغذیه	10 - 60 m/min
حداقل طول پروفیل	1000 mm
ماکزیمم عرض روکش	330 mm
میزان برق مصرفی	380 V 50 HZ
سیستم چسب زنی	ST014 نازل چسب زن
سیستم تنظیم گراماژ چسب	بوسیله PLC
تعداد و قدرت لامپهای مادون قرمز	3 x 1000 W
تعدا سشوارهای گرم کننده	2 عدد
طول میز	5 متر
تعداد برس پاک کننده پروفیل	2 عدد
سیستم تنظیم سرعت دستگاه	CONTROL PANEL
فشار باد مورد نیاز	8 بار
مخزن چسب	MELTON V50 PUR
نوع چسب مصرفی	گرانول هاتملت EVA و چسبهای PUR

مشخصات استاندارد دستگاهروکش زن پروفیل :

کد	توضیحات	تصویر
0001	طول ميزكار  5 متر ، از 20 دسته تشكيل شده از  غلتك دو شافت انتقالي با عرض 15mm، اين غلتكها بوسيله موتور با كنترل متناوب براي تغیير سرعت از 10 تا 60 متر در دقيقه با جعبه دنده و دنده مارپيچي 90 درجه كنترل مي شوند.

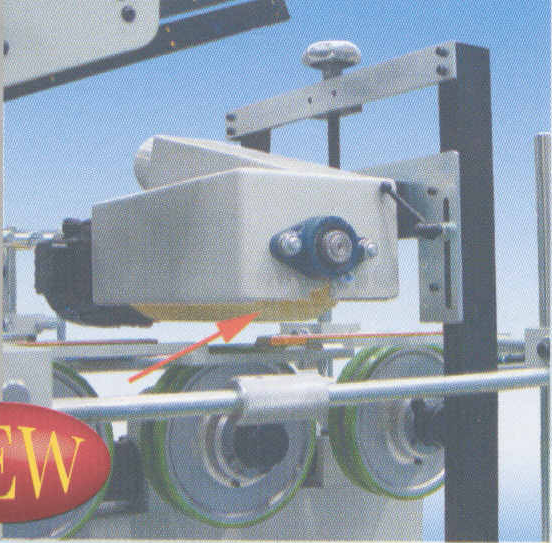

0014P	عرض كار هد چسب زن فويل روكش 330mm مي باشد كه داراي سيستم تعويض سريع قالب اختصاصي بابران با استفاده از      چسبهاي گرماير جهت تطابق با عرض روكش و پروفيل مورد استفاده مي باشد.
0030	بست ابزارهاي قسمت روكش

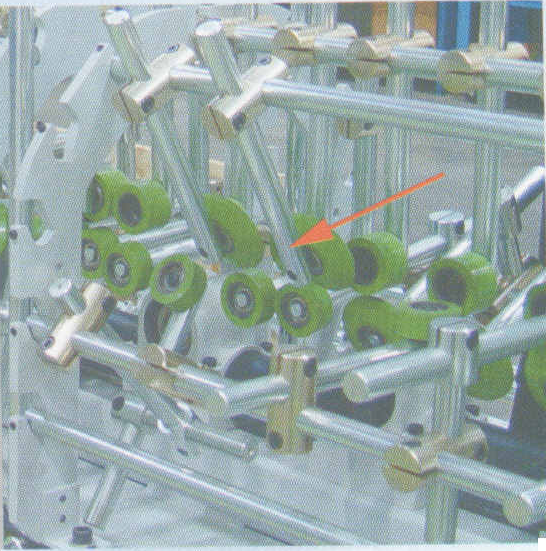

0032	ست ابزار استاندارد روكش پروفيل
0035	تطابق دهنده و هدایت کننده های سریع پروفیل
0066p	نگهدارنده ويژه شافت هوايي بازكننده فويل با قطر   150mm با ترمز و براي هد چسب پاش  slot nozzle پنوماتيك. داراي سيستم نزديك كننده فويل به پانل بوسيله قرقره و تطابق دهنده و سيستم تنظيم عرض چسب زني شده مطابق با عرض كار.
0100P	كابين الكترونيكي با سيم كشي كامل ، استفاده از فيلترهاي radio frequency مطابق معيار الكترومگنيك 89/336/EEC  و كارهاي ويژه  وابسته به صفحه كنترل كه شامل صفحه نمايش 20*4 وقسمت كنترل غلظت چسب بوسيله PLC  مي باشد .
0709	4+4 سوكت و رشته سيم براي پريز سشوارها و لامپهاي مادون قرمز مي باشد.
0805 /-0800	یک میز اضافی یک متری همراه با ابراز و تجهیزات  کامل جهت استفاده برای تولید اشکال     خاص.
0101	در طول ماشين، مطابق استاندارد EC سيستم ايمني كابلي براي توقف اضطراري.
0400	یک برس پاک کننده افقی ، قدرت موتور 0.37 KW ، سرعت 920  دور در دقيقه.  ابعاد برس 140 ميليمتر با قطر 300 ميليمتر با پوشش محافظتي و منفذ غبار به قطر80   ميليمتر.
0405	دو برس پاک کننده ، قدرت موتور 0.18 KW ، سرعت 1500  دور در دقيقه.  ابعاد برس 70 ميليمتر با قطر 110 ميليمتر با پوشش محافظتي و منفذ غبار به قطر60   ميليمتر.
0705	2 سشوار براي بخش پيش گرمكن يا واكنش چسب (نوع RP) توجه:اگر خريدار در كارخانه برق فاز معمولي براي راه اندازي هيترها  نداشته باشد  بايستي يك ترانسفور ماتور كاهنده براي تبديل برق 380   ولت به 220  ولت نصب نمايد.
0735	3 صفحه IRK (مادون قرمز ) با 3 عدد لامپ موج کوتاه و دو صفحه فن خنک کننده(مجموعاً دارای توان 3kw )
